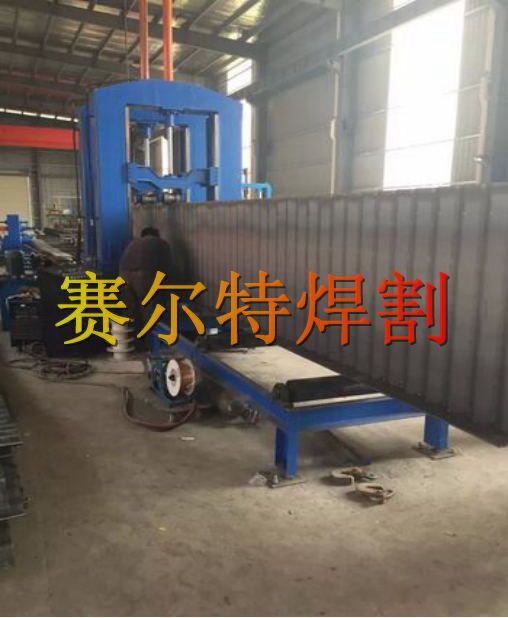

Z15H型鋼波紋腹板自動組立機，是一種腹板液壓壓緊。典型的翼板腹板單邊手動定位，另一邊液壓自動夾緊機型，可以適應各種截面形狀的H型鋼，對于不對稱H型鋼，組立過程也和普通H型鋼一樣，無需更換部件調整。并且定位精度穩定，無需經常調節調整。

本機的特點是；由于大型的H型鋼腹板高，在設計上采用腹板液壓油缸，液壓壓緊H型鋼腹板，主機立柱帶有雙邊液壓升降腹板扶正油缸，使波紋腹板H型鋼更加穩定性好。

該設備的基本組成如下：組立機主機、主機雙邊腹板液壓手動扶正裝置，輸送滾道、滾道液壓輔助對中裝置，液壓系統，電氣系統，6大部分組成。

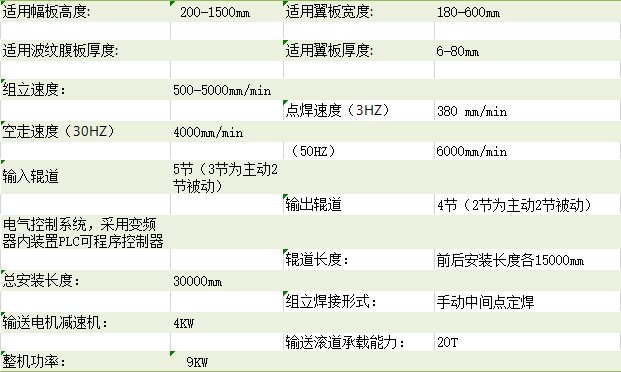

設備主要技術參數：

Image caption
